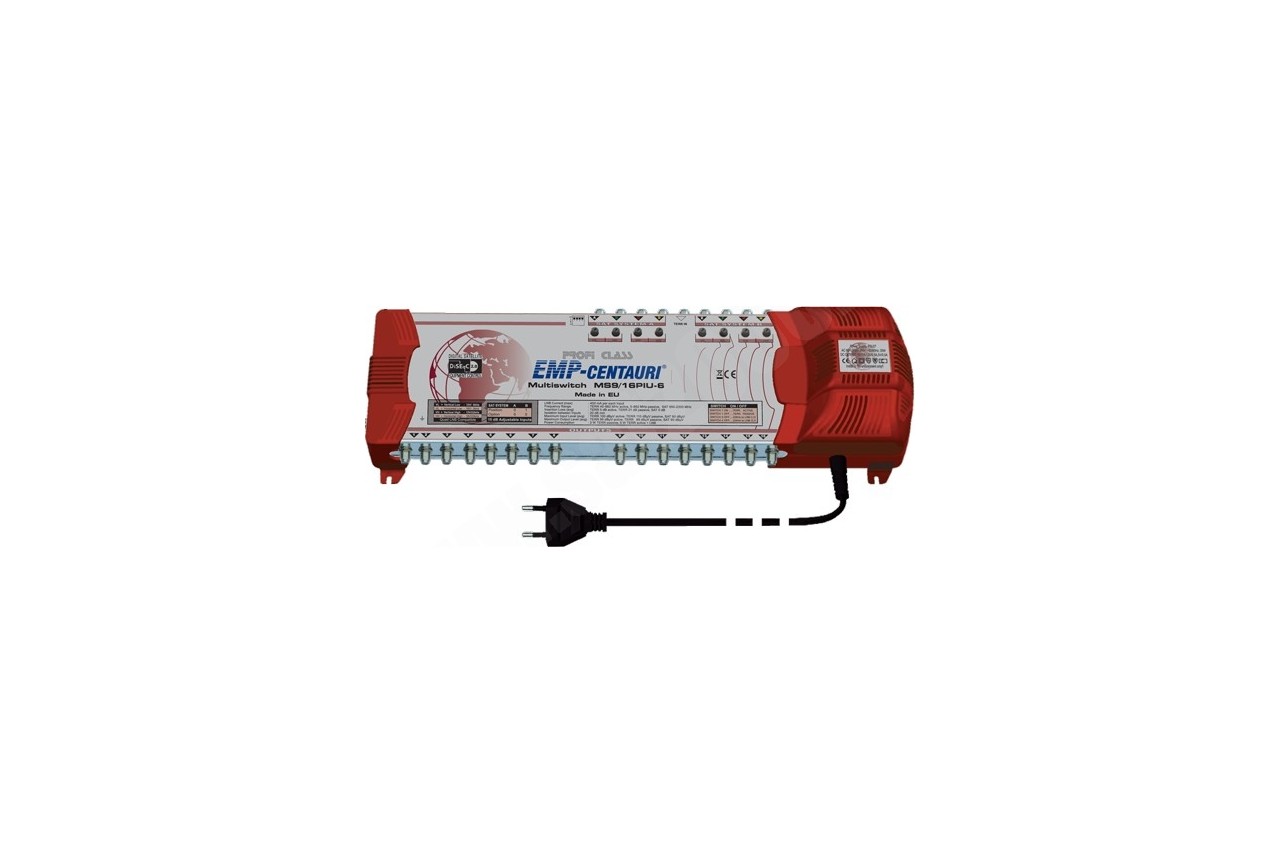

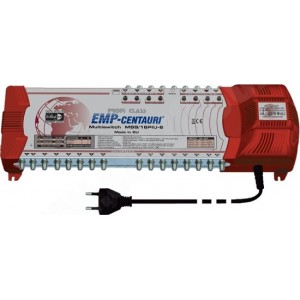

Multipřepínač 1 družice - 16 výstupů + TV

Technické údaje E.147-AP
Frekvenční rozsah LNB vstupy: 950-2300 MHz
Pozemní vstup: 5-862 MHz
Výstupy: 5-2300 MHz
Ovládání přepínání: 10-14.5 / 15.5-20 V + 0/22 kHz
Průchozí útlum: 950-2300 MHz 5 dB typ.
Průchozí útlum: 5-862 MHz S.147-AP: 22 dB typ.
Oddělení mezi SAT vstupy: 30 dB typ.
Maximální výstupní úroveň: 80 dBuV
Příkon (včetně připojených LNB): 45 VA max.
Napájení pro LNB: 1500 mA max.

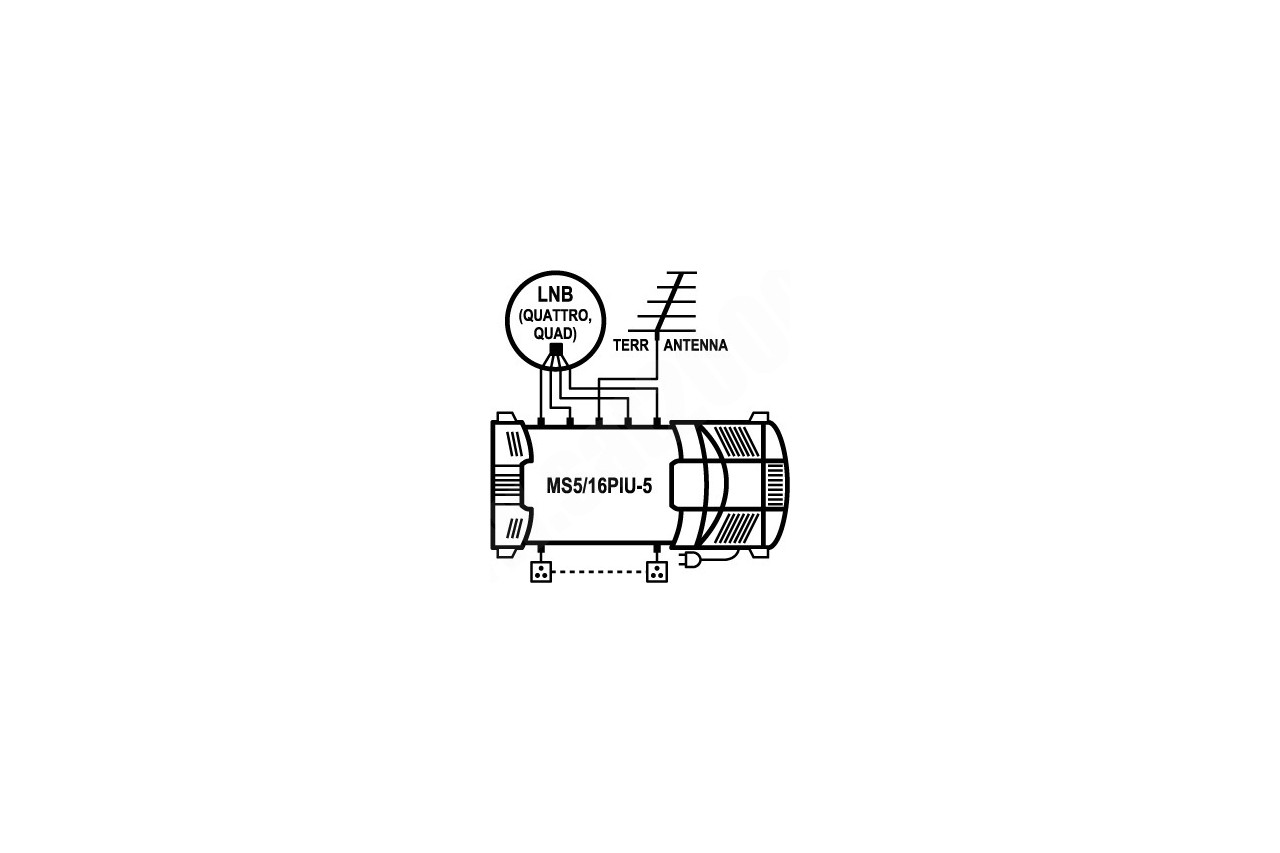

Satelitní multipřepínač s pěti vstupy a šestnácti výstupy, s pasivním pozemním vstupem, se zabudovaným napájecím zdrojem chráněným proudovou pojistkou a protizkratovou ochranou se zvukovou signalizací. Svítivá dioda na zdroji signalizuje, že je zdroj v činnosti. V případě zkratu na některém satelitním vstupu multipřepínače, svítivá dioda zhasne a aktivuje se zvukový signál. Po odpojení napájecího zdroje od sítě a odstranění příčiny zkratu je možné zdroj multipřepínače po necelé jedné minutě opět připojit k síti. Multipřepínač může být použit ve spojení s LNB Dual, Twin nebo Quatro. Satelitní vstupy jsou voleny (přepínány) pomocí napětí 13/17 V a 0/22 kHz ze satelitních přijímačů. Úroveň signálů na vstupu jednotky lze nastavit pomocí regulátorů v rozsahu minus 15 dB.
